Photos de la sonde
de température intérieure avant et après démontage pour utilisation en sonde
solaire.
La sonde de
température intérieure est le petit circuit rapporté en bas à droite :
http://icare.cinq.free.fr/SPOr/meteo/capteur1.JPG

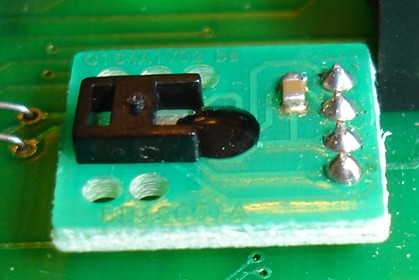

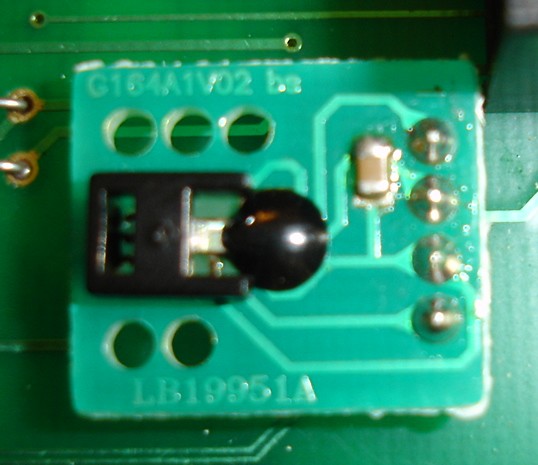

Photo en gros plan
du circuit :
http://icare.cinq.free.fr/SPOr/meteo/capteur2.JPG
http://icare.cinq.free.fr/SPOr/meteo/capteur3.JPG
http://icare.cinq.free.fr/SPOr/meteo/capteur6.JPG
Câblage du circuit
déporté avec câble « réseau » torsadé blindé.

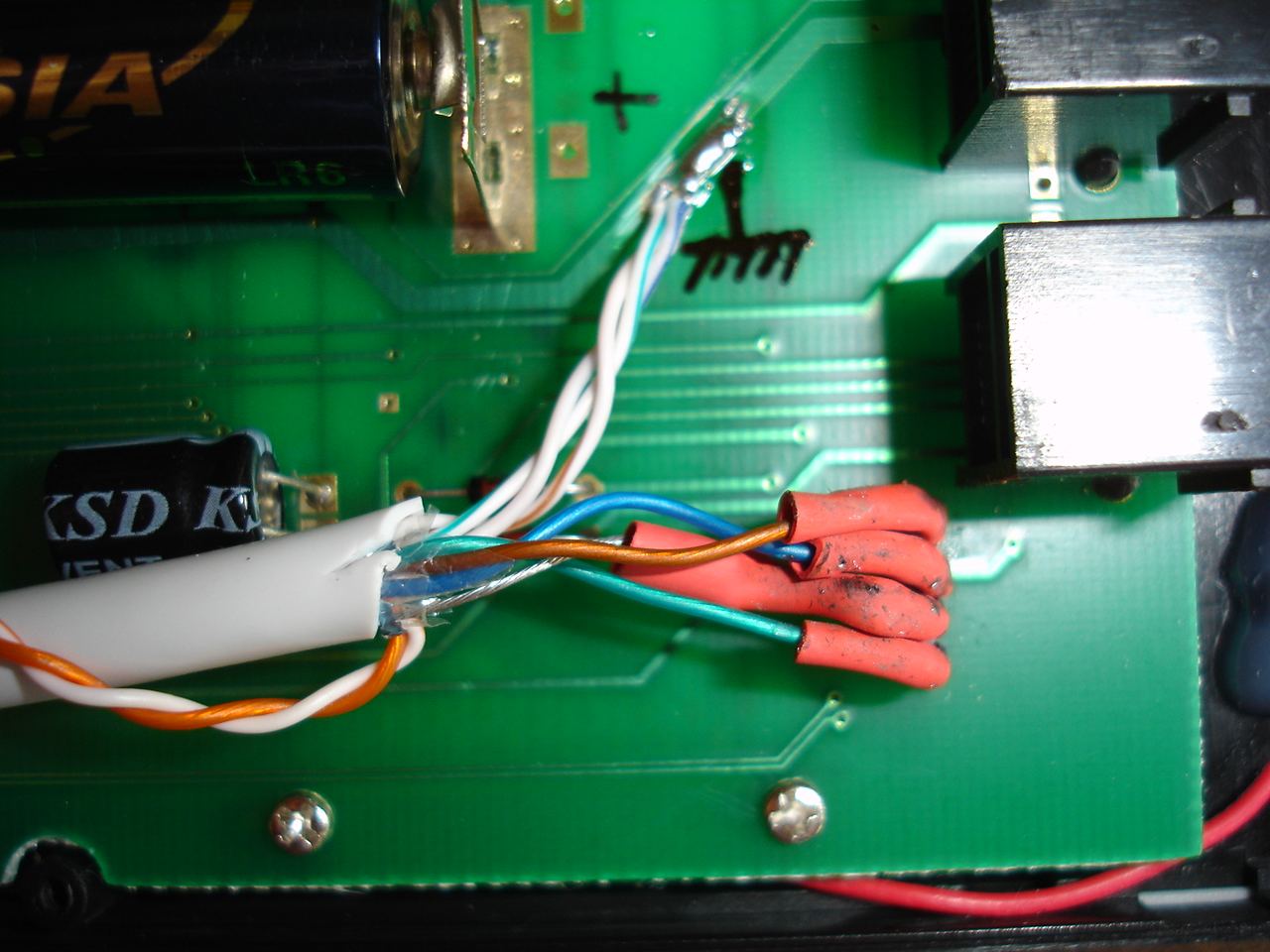

Côté station
http://icare.cinq.free.fr/SPOr/meteo/capteur4.JPG

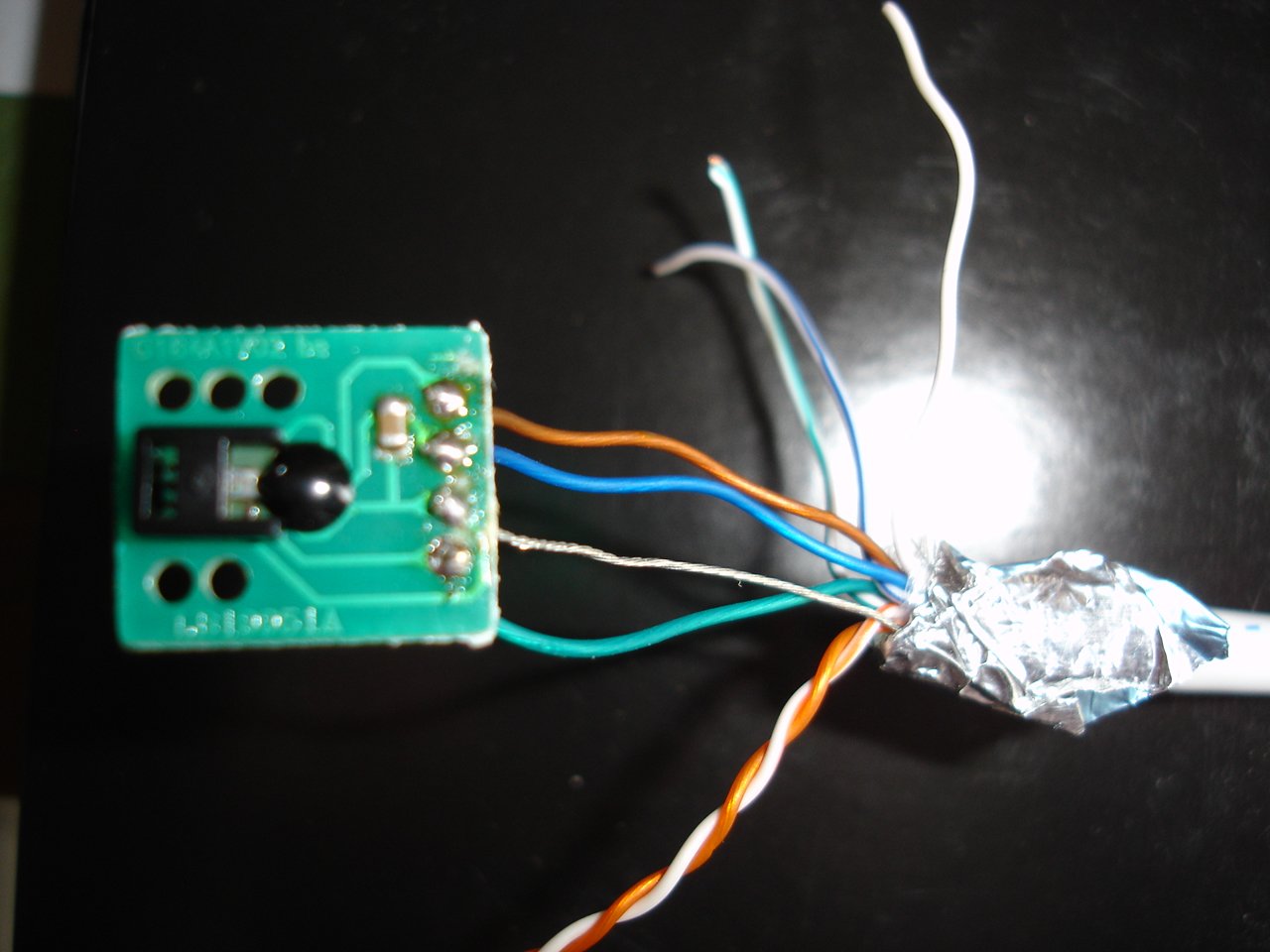

Côté capteur
http://icare.cinq.free.fr/SPOr/meteo/capteur5.JPG
ancienne console
WS2300 sans sonde de température intérieure séparée :
la température
intérieure est mesurée par le capteur de pression (plaquette en bas à gauche
des piles)
Et l’humidité est
mesurée par le capteur 10 x 10 x 5 mm (10 x5 mm vue de dessus) qui se trouve
juste en haut à gauche des piles sur cette photo : http://icare.cinq.free.fr/SPOr/meteo/capteur0.JPG

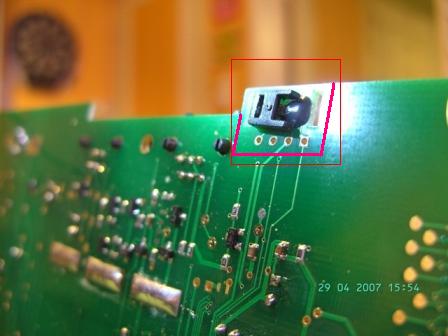

Le capteur de la
La Crosse WS3600 : http://icare.cinq.free.fr/SPOr/meteo/capteur_WS3600.JPG
voir :
http://icare.cinq.free.fr/meteo/mesureensoleillement/2_capteur_d_ensoleillement.htm
